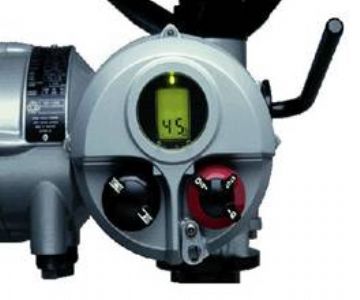

強力推薦：Rotork IQ 智能型電動執行機構-精益求精
1.IQ選型及技術參數表
 執行器輸出轉速（50Hz）18 24 36 48 72 96 144 192
 執行器型號
 扭矩（Nm）  IQ10  34
 功率（KW)0.05 0.07 0.09 0.11 0.15 0.19
2.IQ12 81  68 48 41
 功率（KW)0.13 0.16 0.21  0.23
 3.IQ18 108
 功率（KW) 0.17 0.21 0.23
 4.IQ20 203 176 142 102
 功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
 5.IQ25 400 298 244  230 149
 功率（KW)0.63 0.78 0.77  1.06 1.29 1.19
 6.IQ35 610 542 474 366 257
 功率（KW) 0.96 1.19 1.42 1.50 2.06  2.04 2.06
 7.IQ40 1020 845 680 542 406
 功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
 8.IQ70 1490 1290 1020 745 645 542
功率（KW)2.34  2.91 3.37 3.21 4.41 4.16 5.14 5.59
9.IQ90 2030 1700 1355 1020 865 730
 功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55
10.IQ91 1355
 功率（KW)10.82 13.98
 11.IQ95 3000
  功率（KW)5.81
  注：IQ-IB/IS結合可達43,386Nm（多轉式）；IQ-IW結合可達137,000Nm（90度輸出）
 機械數據
 12.執行器 IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
  法蘭型號ISO5210 F10 F14 F16  F25 F30
  執行器重量(Kg) 32 52 75 215 230 220 最大允許閥桿直徑 A型 mm 32 38 54 64 70  73(Z型) 83(Z型)
 螺紋接口 IQ10--IQ95 均為一個M40和兩個M25或一個1.5"和兩個1"
 設計壽命 10,000次開/關
 工作頻率 60次/小時
 工作溫度 -30攝氏度-- +70攝氏度
 13、IQM——頻繁調節智能型電動執行器
 動作頻率：1200次/小時
 控制方式：可控硅
 防護等級：IP68（3米下水深正常工作48小時）
 機械結構簡單
高度集成模塊化
雙層密封
故障智能診斷，自動恢復功能
十余種保護
液精顯示
手機遠程通信
終身維護
  力矩測量采用了新的壓抗技術，使測出的力矩更加精確，可用于各種供電電源
大量研究證明增加譯碼器是最可靠的現行解決方法
機身材料采用
LM20 (ASTMA 316)
鋁合金材料
流線型
執行器型號 IQM10 IQM12 IQM20  IQM25 IQM35
調接推力 kN 7.94 15.9 24.26
額定推力 kN 15.88 28.59 36.4
基座尺寸  F10
主要技術參數：
 ＊輸入信號：(一)模擬信號 a. 4-20mA.DC 輸入阻抗250Ω
            b. 0-10mA.DC 輸入阻抗500Ω
           (二)開關量信號
＊輸出信號 (一)閥位反饋信號： 4-20mA.DC 負載阻抗≤750Ω
＊輸出軸力矩、轉速、行程、時間見表1、表2、表3、表4、表5、表6、表7。
＊執行機構消耗功率見表1、表2。
＊基本誤差：(一) IA、IM多轉式電動執行機構 ≤±1%
            (二) 標準型角行程電動裝置、調節型角行程電動執行機構 ≤±1%
            (三) IML直行程電動執行機構行程≥25mm ≤±1%
＊死區　　　 0.1～9.9%可調 默認設置為≤0.5%
＊中途限位 開限位設置范圍為 40%～100%
關限位設置范圍為 0%～60%
＊間隙： (一)IM多轉式調節型執行機構≤1°
         (二)IA多轉式標準型閥門電動裝置≤1°
         (三)IML直行程執行機構≤1mm
         (四)調節型角行程電動執行機構 ≤1°
         (五)標準型角行程閥門電動裝置 ≤1°
＊禁止運行時間 0～99秒可調
＊供電電源： 三相三線制，380V.AC±10%， 50Hz±1%
＊外殼防護等級： IP68
＊防爆等級： (一)遙控器本安型ibⅡBT4
            (二) 執行機構為隔爆型dⅡBT4
＊輸出觸點容量： 220V.AC, 5A; 30V.DC, 5A
＊使用環境條件(一)環境溫度： -25～+70℃（隔爆型：-20～+60℃）
　　　　     (二)相對濕度：5%～98%；
　　　　     (三)大氣壓力：86～106kPa；
　　　　     (四)空氣介質：周圍空氣中無腐蝕性氣體。
＊抗干擾指標： a、外磁場≤400A/m,50Hz
b、共模干擾250V,50Hz
c、串模干擾 有效值為1V的交流信號
頻率為50Hz，相位0~360°
d、靜電放電： 4kV
e、電快速瞬間脈沖群：電源端1000V；信號輸入端：500V。
f、射頻干擾：頻率80~1000MHz 試驗場強3V/m, 距離1m
g、浪涌干擾：1kV
