美國HIS涂料制品有限公司

滲透型水基多功能防水劑

CP-500WⅡ

應(yīng)用：

CP-500WⅡ用于道路、橋梁、停車場、停機坪、住宅、公共建筑、廠房、等建筑的防水保護；雕塑、碑石等文物的防水滲透、抗風化、防污染；室內(nèi)外高檔裝飾石材防水防堿、防污保護；坑道、倉庫、地下室墻面防潮、防霉保護；多雨潮濕地區(qū)建筑防霉保護；沿海地區(qū)建筑物防氯化物腐蝕；混凝土結(jié)構(gòu)的防凍融破壞。

作用：

防止漏水、滲水、潮濕

防止風化侵蝕

防酸雨及溶液的侵蝕

防氯化物和鹽類的滲透

防污、防霉變

防凍融破壞

防建筑物表面開裂

特點：

一、CP-500WⅡ是一種滲透型無色無痕跡的防水劑，含專用的聚硅氧烷，噴涂后不在物體表面成膜，不改變物體的顏色和結(jié)構(gòu)，而是滲透進被涂物體中，滲透深度可達1/4英寸（6毫米）或更深，成為被涂物表層中的一部分，起到永久的防水作用，即使表面有細縫或表層受到磨損，水也不會滲入。

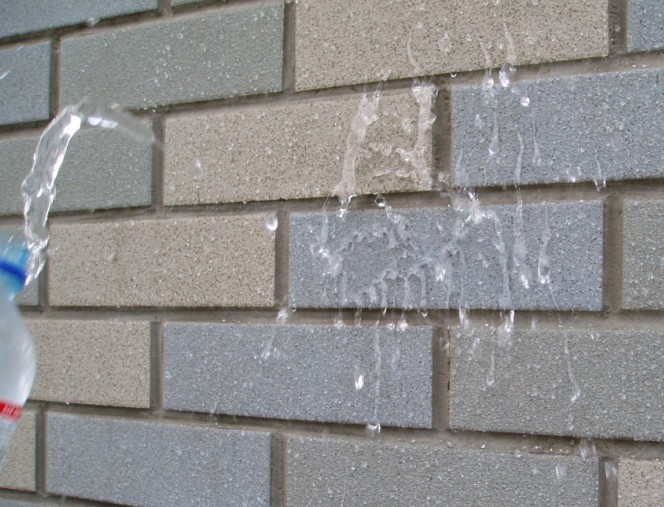

二、噴涂CP-500WⅡ防水劑后，建筑物會變得異常干凈，因為污物存留的環(huán)境被破壞了，因此污物能很容易地被沖洗掉。

三、CP-500WⅡ與其它防水產(chǎn)品不同，區(qū)別在于，大多數(shù)防水產(chǎn)品都含較多固體成分，用來堵滲水的孔、縫，但本品100%的成分都是用來和被涂物發(fā)生一系列物理、化學(xué)變化以達到防水和保護的效果。其防水功能隨著時間會逐漸增強。

四、與硅烷類防水劑比較，優(yōu)點在于防水性能持續(xù)時間更長，不揮發(fā)，施工條件和存儲要求簡單，室內(nèi)施工時對人及環(huán)境相對無污染。

五、本品可與油漆及乳膠漆共同使用，涂油漆和涂料前先用本品對表面進行預(yù)處理，可保持油漆表面干燥，防止因滲水使漆皮剝落，延長油漆的使用壽命。（使用前要做試驗）

使用前準備：

去除被噴涂物表面的灰塵、油脂、風化物、蠟和涂料等及其它雜物，清理時可用水刷洗，油脂、蠟和涂料應(yīng)使用專用清洗劑，使用清洗劑后，一定要將清洗劑洗干凈，待物體表面完全干燥后方可使用CP-500WⅡ。新的建筑表面要等到完全干燥后方可噴涂。破損的表面，要先將破損處修補好，待其干燥后噴涂。這些均有利于CP-500WⅡ的有效使用。

CP-500WⅡ防水劑的試驗報告

使用說明：

CP-500WⅡ的儲運方式均采用濃縮液的形式，塑料桶容器包裝。使用前將水按比例加入桶中（視被涂材料而定，18-22倍均可，但不可超過22倍），人工攪拌15分鐘使其混合均勻后方可使用。

稀釋后的CP-500WⅡ即可刷涂、滾涂或噴涂，噴涂應(yīng)使用低壓噴槍，噴嘴為10-25Psi，夏季不要在陽光暴曬時噴涂建筑物的向陽面，以免涂料過速揮發(fā)。垂直墻面（立面）一般要施涂兩遍，兩遍間隔3-5分鐘進行（最佳效果）。由下向上低壓噴涂或用滾筒涂刷，確定CP-500WⅡ由噴/刷處向下流6-8英寸（150-200mm）確保噴涂充分。水平墻和道路，可低壓噴涂或滾筒涂刷。噴刷至表面濕透保持5分鐘，多孔處可用刷子再刷第二遍。

干燥時間是2-6小時。干燥時間隨溫度和空氣濕度變化而變化。

工具的清理可使用肥皂水和自來水。

CP-500WⅡ不含可燃和易揮發(fā)物，無毒無害，易清洗。

包裝形式為： 5加侖（18.925升）塑料桶裝，兌水后的成品液應(yīng)保證在6個月內(nèi)用完。濃縮液應(yīng)密封保存在0-45℃避光干燥處，保存期1年半。

產(chǎn)品保證：在正確使用的情況下，保證使用期在八年以上。

注意事項：

應(yīng)用后兩小時內(nèi)的溫度需在4 - 45℃，不宜用于瀝青類表面、金屬表面，不宜用于瓷磚、金屬陶瓷板的表面，應(yīng)用后六小時內(nèi)須防止雨水。不要隨意稀釋或添加其它物質(zhì)，噴涂前要對金屬、塑料和玻璃等進行必要的防護。使用本品可對被涂建筑進行全面防水保護。

CP-500WⅡ與其它表面防水涂料的比較

刷涂面積表：僅供訂貨時參考

注：每加侖=3.785升，每100平方英尺=9.29平方米

CP-500WⅡ的物理性質(zhì)

物理性質(zhì)                             數(shù)    據(jù)

顏色                                奶白

成分                                變化的聚硅氧烷

溶劑                                水

固體重量                            6%

比重 @25℃                          1.00

密度                                8.34磅/加侖

燃點                                無

滲透性                              6mm

揮發(fā)有機物含量                      ≤0.422磅/加侖(50.62g/l)

可存放時間                          18個月

變黃度                              無

使用后物體表面變化                  無或微微變暗

美國懷俄明大學(xué)

工程學(xué)院土木工程和建筑工程系

郵政信箱3295，懷俄明州82071-3295

實驗項目：灰泥墻的水滲透性               實驗產(chǎn)品：CP-500WⅡ

實驗單位：美國懷俄明大學(xué)土木工程系       實驗日期：1994年8月31號

實驗?zāi)康?/SPAN>：

多數(shù)的灰泥墻在下雨時都會吸收雨水。而應(yīng)用CP-500WⅡ防水保護劑的灰泥墻的吸水性會下降。ASTM實驗測量墻壁變濕的時間，測量見水滴的時間，墻壁濕透的面積，和典型的灰泥結(jié)構(gòu)的總滲水量。我們在一系列的磚墻上實驗和鑒定了CP-500WⅡ防水保護劑的有效性。在完成了這些未涂防水保護劑的磚墻之后，把CP-500WⅡ按照平均1加侖噴涂100—125平方英尺墻壁的用量，涂到了這些磚墻上。然后就反反復(fù)復(fù)地對這些磚墻進行實驗。

實驗結(jié)論：

這個實驗的方法是ASTM E514-86. 實驗測量：

l          墻的滲流量

l          總的浸濕面積

l          滲透所需要的時間

l          墻的背面出現(xiàn)水滴的時間

模擬的雨水是按照每小時5.5英寸的降雨量和每小時62.5英里的風力均勻的灑到墻上的。

實驗結(jié)果：

CP-500WⅡ降低了墻的總濕透面積，延長了濕潤在墻的背面出現(xiàn)的時間。具體結(jié)果如下：

l          可見潮濕出現(xiàn)的時間：經(jīng)過4小時的淋雨之后，未見潮濕

l          可見水滴出現(xiàn)的時間：經(jīng)過4小時的淋雨之后，未見水滴

灰泥墻的水滲透性.

l          經(jīng)過4小時的淋雨之后的濕透面積：完全沒有出現(xiàn)濕透情況

l          經(jīng)過4小時的淋雨之后收集到的雨水：沒有

ASTM E514-86實驗總結(jié)

化學(xué)產(chǎn)品CP-500W

備注：ASTM E514-86提供了鑒定防水保護劑對墻壁滲透的保護能力的方法，應(yīng)用此法對不同產(chǎn)品做實驗結(jié)果進行比較時，最重要的是與未涂防水保護劑的墻壁的滲水量和濕透面積做比較。

美國陸軍部

西南局.  工程部

美國得克薩斯州卡斯街4815號，

郵政信箱36045，郵編75235—8011

美國奧克拉荷馬市                            1988年8月2日

美國化學(xué)產(chǎn)品公司

主題：噴涂CP-500w防水保護劑與未噴涂CP-500W防水保護劑混凝土塊的凍—化實驗結(jié)果比較

致所有欲知CP-500W防水保護劑產(chǎn)品的單位：

1988年6月1日，為了美國陸軍部工程局的工程，用成氣泡混合方式鑄造了一系列的混凝土塊，用來確定當他們經(jīng)過凍—化實驗時，其抗凍—化的能力。當然，混凝料（水泥和砂）本身的質(zhì)量，也是決定凍—化破壞的主要因素。

在美國化學(xué)品公司的要求下，這一系列的混凝土塊就應(yīng)用了該公司的CP-500W防水保護劑，做了300個循環(huán)的凍—化實驗。三塊未用該公司防水保護劑的混凝土塊也做了同樣的300個循環(huán)的凍—化實驗。二者進行了比較。

實驗開始，首先做的是聲波實驗，旨在建立這些混凝土塊的聲波彈性模量。當這些混凝土塊在凍—化實驗工程中逐漸遭到破壞時，聲波穿過這些混凝土塊的速度也就變得越來越慢。這個聲波速度的減小，就是對混凝土塊的抗凍程度的測量。

實驗證明，用過該公司之CP-500W防水保護劑的混凝土塊，在經(jīng)過50-70個循環(huán)的凍—化實驗之后，其損壞就停止了（見圖一），而幾塊未用防水保護劑的混凝土塊則表現(xiàn)出耐久性的持續(xù)降低。

表一是根據(jù)其相當彈性動力模量所確定的堅固耐久系數(shù)（DFE值）范圍。DFE值通常反映粗?；旌衔锏馁|(zhì)量等級和起堅固耐久性。

表一：DFE值和質(zhì)量等級

圖一是使用CP-500W防水保護劑的混凝土塊和三塊未使用防水保護劑的混凝土塊的聲波實驗測定結(jié)果。由圖可見，使用CP-500W防水保護劑的混凝土塊的耐久系數(shù)是82，其質(zhì)量等級為優(yōu)秀；而未使用防水保護劑的混凝土塊的質(zhì)量等級為一般。這個質(zhì)量等級的變化表明，CP-500W防水保護劑提高了混凝土的堅固耐久性。

從這個凍—化實驗中可以的出一個實際的結(jié)論，就是，任何的混凝土結(jié)構(gòu)，只要是應(yīng)用美國化學(xué)產(chǎn)品公司之CP-500W防水保護劑的，均能夠提高它的堅固耐久性和使用壽命。

這個混凝土抗快速冷凍、快速融化的實驗，是按照ASTMC—666—84和CRD114實驗方法完成的。.

所有的發(fā)現(xiàn)均是前沿性的，進一步的實驗會對其特點做更多的補充。

編寫報告：BILL MCENEN

SWD實驗室實驗員

鑒定通過：WILLIAMR.TANNER

SWD實驗室主任

圖一   美國陸軍部工程局所做的凍/融測試

還沒有人留言！
