一、名稱
1、化學名稱：羥丙基甲基纖維素
2、英文全稱: Hydroxypropyl Methyl Cellulose
3、英文簡稱：HPMC
二、技術(shù)要求
|
項目
|
60GD
|
65GD
|
75GD
|
|
甲氧基（%）
|
28-30
|
27-30
|
19-24
|
|
羥丙基（%）
|
7-12
|
4-7.5
|
4-12
|
|
膠凝溫度（℃）
|
58-64
|
62-68
|
70-90
|
|
干燥減量（%）
|
≤5
|
|
灰份（%）
|
≤5
|
|
PH值：1%溶液，25℃
|
4-8
|
|
粘度2%（水溶液，20℃，mpa.s）
|
5-200000
|
注：以上規(guī)格均有冷水分散型（延時溶解），如60GD40000S，S代表該型號為冷水分散型。
三、理化性質(zhì)

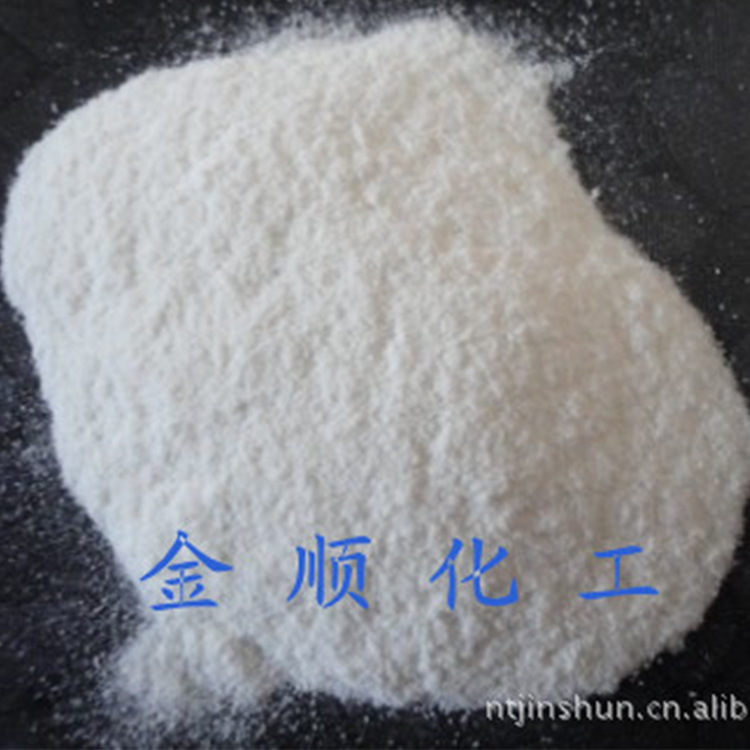

1、 外觀：白色或類白色粉末。
2、 顆粒度；100目通過率大于98.5%；80目通過率大于100%。
3、 炭化溫度：280-300℃
4、 視密度：0.25-0.70/cm3(通常在0.5g/cm3左右)， 比重1.26-1.31。
5 、變色溫度：190-200℃
6、表面張力：2%水溶液為42-56dyn/cm.
7、溶于水及部分溶劑，如適當比例的乙醇/水、丙醇/水、三氯乙烷等。水溶液具有表面活性。透明性高，性能穩(wěn)定，不同規(guī)格的產(chǎn)品凝膠溫度不同，溶解度隨粘度而變化，粘度愈低，溶解度愈大，不同規(guī)格HPMC其性能有一定差異， HPMC在水中的溶解不受PH值影響。
8、HPMC隨甲氧基含量減少、凝膠點升高、水溶解度下降，表面活性也下降。
9、HPMC還具有增稠能力，耐鹽性低灰粉、PH穩(wěn)定性、保水性、尺寸穩(wěn)定性、優(yōu)良的成膜性、以及廣泛的耐酶性、分散性和粘結(jié)性等特點。
四、溶解方法：
1、水溶解法：
經(jīng)表面處理的產(chǎn)品（S）可以直接加入自來水中，攪拌下很快分散，攪拌形成粘度。未經(jīng)過表面處理的產(chǎn)品可以在大約80℃左右的熱水中膨脹、分散，首先取需要數(shù)量的熱水1/5-1/3攪動HPMC完全膨潤，分散，然后加剩余部分的水，也可以是冷水甚至是冰水，攪拌冷卻至適宜的溫度，即為完全溶解。
注意：采用熱水溶解一定要充分冷卻，要達到完全溶解，才會形成理想的透明度的膠體。
2、粉末混合法：
將HPMC粉末粒子與相等的或更大量的其他粉狀的配料，通過干混合來充分分散，之后加水溶解，則此時HPMC可以溶解，而不凝聚。
3、有機溶劑濕潤法：
將HPMC用有機溶劑（乙醇、乙二醇）預先分散或濕潤，然后加水溶解，則此時HPMC可以順利地溶解。
五、粘度規(guī)格
|
規(guī)格
|
粘度范圍（mpa.s）
|
|
60000
|
56000-64000
|
|
80000
|
75000-85000
|
|
100000
|
85000-13000
|
|
150000
|
130000-180000
|
|
200000
|
≥180000
|
注：1、使用旋轉(zhuǎn)粘度計，2%水溶液測試。
2、特殊規(guī)格可定做。
3、型號有普通型和速溶型兩種。
六、主要用途：
1.建筑業(yè)：作為水泥沙漿料的保水劑、緩凝劑使沙漿具有泵送性。在抹灰漿、石膏料、膩子粉或其他的建材 作為黏合劑，提高涂抹性和延長可操作時間。 用作粘貼瓷磚、大理石、塑料裝飾，粘貼增強劑，還可以減少水泥用量。 HPMC的保水性能使?jié){料在涂抹后不會因干得太快而龜裂，增強硬化后強度。
2.陶瓷制造業(yè)：在陶瓷產(chǎn)品制造中廣泛用作黏合劑。
3.涂料業(yè)：在涂料業(yè)作為增稠劑、分散劑和穩(wěn)定劑，在水或有機溶劑中都具有良好相溶性。作為脫漆劑。
4.油墨印刷：在油墨業(yè)作為增稠劑、分散劑和穩(wěn)定劑，在水或有機溶劑中都具有良好相溶性。
5.塑料：作成形脫模劑、軟化劑、潤滑劑等。
6.聚氯乙烯：聚氯乙烯生產(chǎn)中做分散劑，系懸浮聚合制備PVC的主要助劑。
7.其它：本品還廣泛用于皮革、紙制品業(yè)、果蔬保鮮和紡織業(yè)等。
七、包裝、貯運注意事項：
內(nèi)襯聚乙烯薄膜內(nèi)裝的紙塑袋包裝，在貯藏及運輸過程中防止日曬雨淋并防潮。
沈網(wǎng)警備案20040880號
增值電信業(yè)務經(jīng)營許可證：遼B2-20190027
