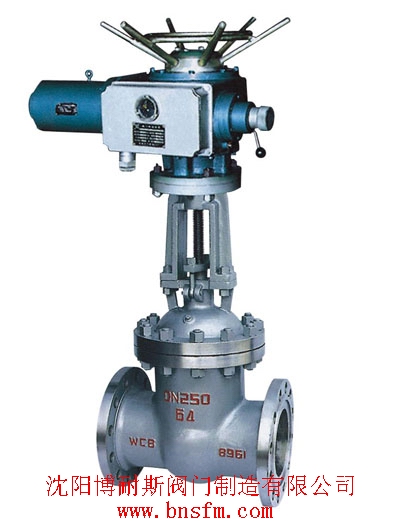

博耐斯Z941H/Y/W電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統(tǒng)的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。
結構與特點
1、選材考究，符合國內外相關標準，材料的質量良好。
2、符合國內外新型標準的要求，密封良好、性能優(yōu)良、造型美觀。
3、密封副配對新型合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封嚴密、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
電動法蘭閘閥 應用規(guī)范
|
設計與制造
|
GB/T12234
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
電動法蘭閘閥 主要零件材料
|
閥體
|
閥蓋
|
閥板
|
閥座
|
閥桿
|
填料
|
適用介質
|
適用溫度
(≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCr5MO
|
ZGlCr5M0+
Stellite12
|
1Crl8Ni9+
Stellite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|
ZGlCrl8Ni9Ti
|
Crl了Ni2
|
1Crl8Ni9+
Stellite6
|
1Crl8Ni9Ti
|
PTFE
|
硝酸類、堿類
|
200
|
|
ZG00Crl7Nil4M02
|
316L+
Stellite12
|
316L+Stel1ite6
|
316L
|
PTFE
|
尿素、甲銨液、磷酸
|
200
|

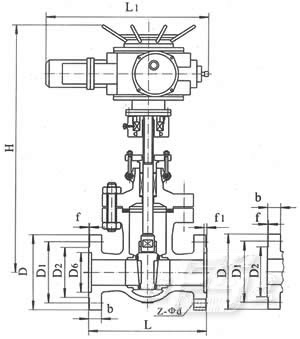

電動法蘭閘閥 主要外形尺寸
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值
|
參考值
|
電裝型號
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
質量(kg)
|
|
1.6
|
50
|
250
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
590
|
678
|
90
|
DZWl0A
|
|
65
|
265
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
590
|
693
|
96
|
DZWl5A
|
|
80
|
280
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
590
|
755
|
108
|
DZW20A
|
|
100
|
300
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
590
|
820
|
126
|
DZW20A
|
|
150
|
350
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
590
|
994
|
199
|
DZW20A
|
|
200
|
400
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
590
|
1138
|
254
|
DZW30A
|
|
250
|
450
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
810
|
1409
|
310
|
DZW45A
|
|
300
|
500
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
810
|
1588
|
391
|
DZW60
|
|
350
|
550
|
520
|
470
|
435
|
|
34
|
4
|
|
16-φ25
|
830
|
1755
|
729
|
DZW90
|
|
400
|
600
|
580
|
525
|
485
|
|
36
|
4
|
|
16-φ30
|
830
|
1902
|
992
|
DZWl20
|
|
450
|
650
|
640
|
585
|
545
|
|
40
|
4
|
|
20-φ30
|
870
|
214l
|
1168
|
DZWl80
|
|
500
|
700
|
705
|
650
|
608
|
|
44
|
4
|
|
20-φ34
|
870
|
2276
|
1222
|
DZW250
|
|
600
|
800
|
840
|
770
|
718
|
|
48
|
5
|
|
20-φ41
|
870
|
2474
|
1376
|
DZW250
|
|
2.5
|
50
|
250
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
590
|
678
|
95
|
DZWl0A
|
|
65
|
265
|
180
|
145
|
120
|
|
22
|
3
|
|
4-φ18
|
590
|
693
|
99
|
DZWl5A
|
|
80
|
280
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
590
|
755
|
113
|
DZW20A
|
|
100
|
300
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
590
|
820
|
132
|
DZW20A
|
|
150
|
350
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
590
|
934
|
206
|
DZW30A
|
|
200
|
400
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
590
|
1138
|
257
|
DZW30A
|
|
250
|
450
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
810
|
1409
|
317
|
DZW45A
|
|
300
|
500
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
810
|
1588
|
412
|
DZW60A
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
4
|
|
16-φ34
|
830
|
1750
|
750
|
DZW90
|
|
400
|
600
|
610
|
550
|
505
|
|
48
|
4
|
|
16-φ34
|
830
|
1902
|
1042
|
DZWl20
|
|
450
|
650
|
660
|
600
|
555
|
|
50
|
4
|
|
20-φ34
|
870
|
2141
|
1275
|
DZWl20
|
|
500
|
700
|
730
|
660
|
610
|
|
52
|
4
|
|
20-φ41
|
870
|
2276
|
1420
|
DZWl80
|
|
600
|
800
|
840
|
770
|
718
|
|
56
|
5
|
|
20-φ41
|
870
|
|
