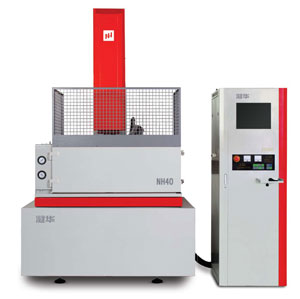

NH40三軸數控電火花成型機
| |
產品特點：
- 四軸數控四軸聯動
- 采用交流伺服驅動
- 實現μ級加工精度
- 高速抬刀可達每分鐘6米
- 大面積均勻鏡面加工
- 機械精度長期穩定
- 內置11種電極材料對的加工工藝
超強的加工性能
NH40配備超強性能數控電源箱，能夠應付各種復雜的加工件。全新設計的數控系統內置工藝專家?guī)?，可以充分滿足高精密模具和復雜零件的加工。
實現μ級加工精度
NH40高精度機床設計和CNC系統，保證了加工精度的精密穩定。
高速加工
主軸抬刀速度高達6米/分鐘，配合優良的伺服系統，使加工蝕出物有效排出，實現高效穩定加工。加工速度比普通機床高1-2倍。 |
|
|
| |
|
|
|
技術參數：
|
■機床主機 |
單位 |
NH40B/C |
|
工作臺尺寸（長×寬） |
mm |
700×450 |
|
加工液槽內部尺寸（長×寬×高） |
mm |
1300×760×400 |
|
液面調整范圍 |
mm |
105～300 |
|
加工液槽最大容量 |
L |
180 |
|
X、Y、Z軸行程 |
mm |
400×300×300 |
|
最大電極重量（不帶C軸） |
kg |
100 |
|
最大工件尺寸 |
mm |
1020×700×260 |
|
最大工件重量 |
kg |
800 |
|
工作臺面到電極板的最大/最小距離 |
mm |
215～515 |
|
定位精度 |
μm |
5 |
|
重復定位精度 |
μm |
3 |
|
機床外形尺寸（長×寬×高） |
mm |
1510×1900×2650 |
|
機床重量（不含數控電源） |
kg |
1600 |
|
■儲液箱規格 |
|
|
|
儲液箱容積 |
1 |
350 |
|
加工液過濾方式 |
|
紙芯過濾器 2個 |
|
■數控脈沖電源裝置 |
|
|
|
最大加工電流 |
A |
50 |
|
總輸入功率 |
kva |
13 |
|
輸入電源 |
|
3×380V/400V±10%，50/60Hz? 9KVA |
|
最佳表面粗糙度 |
|
0.1μm |
|
最小電極損耗 |
|
0.1% |
|
最高生產率 |
|
500mm3/min |
|
插補方式 |
|
直線、圓弧、螺旋線、竹槍 |
|
各軸補償 |
|
各軸分別進行步距誤差補償、間隙補償 |
|
最大控制軸數 |
|
三軸三聯動（標配），四軸四聯動（選配） |
|
各軸分辨率 |
μm |
0.4 |
|
最小驅動單位 |
μm |
1 |
|
輸入方式 |
|
鼠標輸入，軟盤，RS—232 |
|
顯示方式 |
|
15″液晶屏（TFT—LCD） |
|
手控盒 |
|
標準點動（多級切換）、輔助A0—A3 |
|
位置指令方式 |
|
絕對/增量兼用 |
|
輸入范圍 |
|
+9999.999-9999.999mm |
|
放電加工條件登記功能
偏置功能 |
|
1000個條件（C000-C999）
1000個條件（H000-H999） |
|
程序序列號 |
|
制定設定N000000000到N999999999 |
|
子程序嵌套級數 |
|
50 |
|
Q指令插入次數 |
|
8 |
|
坐標數 |
|
60 |
|
驅動方式 |
|
全數字交流伺服 |
|
電源重量 |
kg |
500 |
|
電源外形尺寸 |
mm |
1130×530×1800 |
|
■標準工藝 |
|
銅/鋼、微細銅/鋼、石墨/鋼、銅鎢/鋼、微細銅鎢/鋼、銅鎢/硬質合金、銅/鋁、石墨/耐熱合金、石墨/鈦、創成加工銅/鋼 |
|
■選擇配件 |
|
電火花專用加工液、C軸、R軸旋轉裝置、加工液恒溫裝置、混粉加工裝置、三相穩壓電源裝置、EROWA、3R、SODICK公司各種工裝夾具、UPS部間斷電源管理系統 | |
