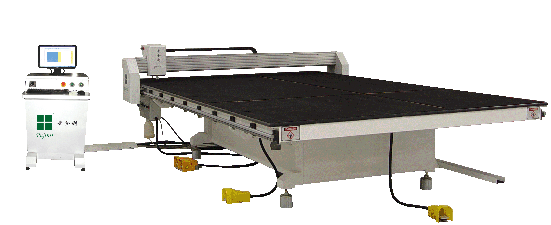

 PQ3624-Y直線異形玻璃切割機產品說明：
1.設備功能及參數：平板玻璃的直線異形裁切，國外專業的玻璃優化軟件。
|
外形尺寸 |
4500*2860 |
最快速度（m/min） |
100 |
|
桌面高度 |
850 |
玻璃厚度 |
2-19 |
|
重 量 |
1700 |
精確度 |
+0.15 |
|
功 率 |
5.8 |
最大玻璃尺寸 |
3660*2440 |
2.產品的組成
機械部分
1) 臺板：采用防水板。
2) 齒條/導軌：采用進口產品，用于在X、Y方向上做高精度直線運動。
3) 刀輪：德國產，重要的切割部件，安裝玻璃切割刀頭。
4) 臺面：布滿通氣孔，氣浮氈面，采用黑色氈墊。
5) 刀架：氣動，可調刀頭壓力，以適應不同厚度和強度的玻璃切割，以達到最佳切割效果。
6) 輸送裝置：氣浮臺面（帶上片臺的是傳送帶裝置），方便玻璃移動，減少工作人員的工作量。
7) 傳動系統：日本安川交流伺服系統，使設備性能可靠、無偏差、效率高。
8) 切割刀座∶采用氣壓,刀頭360度旋轉,上下式切割?？汕懈钊魏涡螤畹牟Ａ?，直線、圓形及異形等，以保證玻璃達到切割無任何難題。
9) 供油方式：自動注油裝置，油壓可調整。
10)定位裝置：激光掃描定位系統（激光掃描，可以精確掃描出玻璃的位置，以提高玻璃切割精度，同時兼顧模版掃描功能)。
電器部分
1) 采用戴爾PC電腦進接進行控制,微軟視窗界面。
2) 電壓：380V/50HZ，設備帶隔離保護裝置，防止損壞干擾控制元器件。
3) 控制器：美國PMAC專業高速運動控制器，實現精準切割無偏差。
4）控制線纜：德國、美國專業高柔線纜，高壽命保障切割運行可靠。
5）拖鏈：德國專業高速拖鏈，不易磨損外形鋼直。
6）繼電器：日本歐姆龍、法國施耐德，降低不必要故障。
7）電路：采用最新EMC兼容設計無干擾，使設備平穩運行。
3、控制軟件
1) 獨立自主知識產權的切割軟件，集成排版優化和切割為一體。
2) 支持DXF格式，可以方便的將AutoCAD，SolidWork，等軟件的圖形文件導入到圖庫中。
3) 具有世界最先進樣條插補功能（傳統直線、圓弧插補功能不能滿足現在切割要求），使模版掃描、CAD樣條，切割達到完美精度，杜絕轉換誤差。
4) 模版掃描，掃描結果優化使邊緣更加光滑，直接參與優化切割，也可以導入CAD樣條模式編輯完成后返回切割。
5) 直接輸入切割玻璃尺寸，全自動優化排版后直接切割。
6) 具有自動修正功能，玻璃擺放可以有一定誤差，以提高工作效率確保切割精度（激光定位修正）。
7) 原點補正功能，可二次設置原點。
8) 切割路徑最優化，使得切割路徑最短，確保達到最佳切割速度。
9）全中文操作界面，15分鐘之內即可熟練操作。 |
