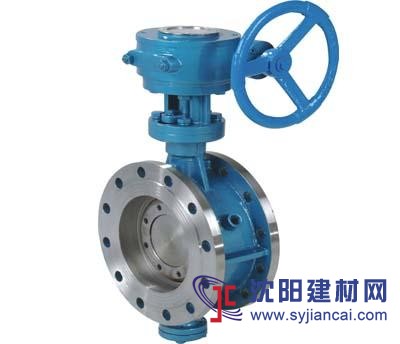

 進口夾套保溫多層次硬密封蝶閥
德國沃德WODE進口三偏心多層次金屬硬密封蝶閥系列，系沃德WODE公司新開發的長壽命、無泄漏、節能型蝶閥。產品符合中國、德國、美國等國家的相關標準，采用三維偏心原理設計，密封圈采用硬軟密封兼具的多層次結構，適用于介質溫度≤650℃的冶金、電力、石油化工、空氣、煤氣、以及給排水等介質管道上作調節流體和截斷流體，密封性能可靠，是通用蝶閥向中壓高壓領域的延伸和發展。
在此結構基礎上，可采用聚四氟乙烯替代多層次密封圈，形成新一代三偏心四氟密封蝶閥，廣泛應用在溫度≤200℃的腐蝕性介質中。
特點
1、蝶板密封為硬軟多層，具有硬軟密封雙重密封優點，無論在低溫還是在高溫工況下，具有優良的密封性能。
2、采用三偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封性能，達到零的泄漏。
3、啟閉力矩小、操作靈活、活力節能，使用壽命長。
4、耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、三偏心四氟密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能可靠，適用范圍廣，使用壽命更長。
6、電動、氣動裝置采用國內外名優產品，性能更可靠（可有用戶指定）。
采用標準
制造標準：API 609—91、ANSI B16.34—96
法蘭標準：ANSI 16.5a—92、MSS—SP—44
結構長度標準：ANSI B1.10—92
檢驗標準：API 598—94
注：可按用戶要求采用其它標準加工產品或加工非標準類蝶閥
主要零部件材料
閥體：碳鋼、不銹鋼、鉻鋼、合金鋼
蝶板：碳鋼、不銹鋼、鉻鋼、合金鋼
密封圈：316不銹鋼+柔性石墨、聚四氟乙烯
閥桿：45#、2Cr13、不銹鋼、鉻鉬鋼
填料：柔性石墨、聚四氟乙烯
備注 ：鑄鋼：WCB，合金鋼：WC6、WC9,鉻鉬鋼：ZG1CrMo，不銹鋼：CF8、CF8M、CF3、CF3M
主要技術參數
公稱通徑DN（mm）：50～3000
公稱壓力PN(Mpa)：0.6、1.0、1.6、2.5、4.0或ANSI150、300、600、900、1500LB
適用介質 Applicable medium：水、蒸汽、油品、酸類腐蝕性介質等及粉塵顆粒物
適用溫度 Applicable temperature：-29℃≤碳鋼≤425℃、-40℃≤不銹鋼≤600℃、鉻鉬鋼Cr-Mo steel≤650℃
驅動形式 Actuation：手柄、渦輪、電動、氣動。
閥桿可根據用戶需求做加長處理。
注：如需詳細尺寸資料可與我公司銷售部聯系。
注：由于網站平臺必須填寫價格才能通過審核，該網站平臺的價格不準確，具體價格根據用戶工礦參數選型后在報價。購買我公司產品我公司24小時對產品安裝調試進行技術指導服務，產品質保期18個月。
|
