抽油機曲柄銷緊固方法的改進
抽油機為油田最常用的采油設備，目前多數抽油機結構為四連桿機構，在四連桿機構中，有一個桿件稱之為曲柄，即能夠繞一固定點作360度旋轉的桿件，其另一端與連桿相連接，連接件即為“曲柄銷”。由于曲柄繞減速機的輸出軸作360度轉動、減速機在運轉過程中存在著一定的振動，曲柄銷容易松動。油田在生產過程中，每年都會發生多起抽油機曲柄銷松動脫落事故，造成油田抽油機整機設備受損甚至報廢，因此，就這一問題進行了研究，得出幾點心得。
機械設備螺紋聯接件常用的防松措施是螺母和彈簧墊圈，其結構簡單實用，但可靠性差，另外在本例中油田抽油機曲柄軸螺紋公稱直徑較大，不適合制作非標準的彈簧墊圈。目前，曲柄銷螺紋緊固件一般采用以下幾種形式：
1、雙螺母鎖緊
雙螺母鎖緊形式是常用螺紋緊固方式，它具有結構簡單，制作方便、可靠性強等優點，應用十分廣泛，但在實際使用過程中，所表現出來的效果并不十分理想，分析原因如下：
內外螺紋聯接所采用的配合一定為間隙配合，這種間隙不僅體現在徑向，而且還體現在軸向，如果沒有間隙，螺母就不可能旋上螺栓，內螺紋的左側貼緊外螺紋的右側，內螺紋向外螺紋施加一個向右的軸向力，這樣就能起到緊固作用，同時我們可以看到內螺紋與外螺紋之間所存在的間隙，在設備運轉產生振動時，這個間隙會使內外螺紋產生松動，隨著設備的運行，這種松動會逐漸加大，直到曲柄銷脫落。
雙螺母防松是依靠雙螺母旋緊后產生的軸向力，使兩個螺母分別撐緊外螺紋兩個側面，這一轉變過程是在操作者用扳手?jǐn)Q緊內螺紋的過程中實現的，這就要求設計人員精確計算兩個螺母的旋緊力大小、精確計算螺母初始擰入位置、精準加工內外螺紋，使其間隙保持在一個相對穩定的范圍內，否則極有可能出現“內螺母空套現象”，內螺紋的存在毫無價值，和一個平墊圈沒有區別，在這種情況下，雙螺母防松失去了意義。
2螺母加壓蓋形式
該形式是在單螺母或雙螺母旋緊的基礎上，在曲柄鑄件的軸端增加一個壓蓋，用于壓緊螺母。該形式有一定的效果，但還沒有從根本上解決螺母松動的問題，因為該方案的設計者沒有注意到：防止螺紋松動的根本條件，就是內外螺紋之間要有一定的軸向力，從而產生足夠的摩擦力，以阻止內外螺紋產生相對滑動，這個軸向力很重要，該形式采用軸端加壓蓋，壓緊力與螺紋之間的力方向相反，這無疑減小了軸向力的合力，因而，防松效果并不理想。
雙螺母緊固的形式還是可以采納的，只不過需要加以改進。雙螺母在松動時，兩個螺母之間仍然是貼緊的，基本上是同步松動，因此，能不能設計一種結構，讓兩個螺母在產生松動趨勢的同時，越擰越緊呢？
正反扣螺母結構就是為解決以上問題而設計的新型結構，螺母采用反扣粗牙螺紋、內螺母采用正扣細牙螺紋，兩螺母牙部與同側外螺紋貼合，旋緊時，先將內螺紋旋入，并擰緊，而后將內螺紋旋入，也需要擰緊，但力量較上一螺紋略小，要同時使用兩把扳手，一把扳手控制住已經擰好的螺母，另一把扳手?jǐn)Q緊螺母。在設備運轉過程中，一旦發生螺紋松動，兩螺母貼合緊密，且同步退扣，無論螺母向哪個方向旋轉，總有一個螺母越旋越緊，而且兩個螺母螺距不同，粗牙在內，細牙在外，在螺母同向旋轉相同角度的情況下，兩螺母會夾得更緊，這種結構能夠很好地起到防松作用。
另外，對曲柄銷而言，曲柄銷和曲柄銷套的錐度至關重要，因為它的精度直接影響曲柄軸的穩定性，一些抽油機生產廠家的裝配工人沒有按照生產工藝要求安裝曲柄銷套，企業也沒有給配備壓力機，安裝曲柄銷套時使用大錘砸，這樣野蠻操作勢必破壞曲柄銷套內表面精度，使銷、套之間產生縫隙。正確地設計和安裝方法是：曲柄銷套采用壓力機壓入曲柄，且用緊定螺釘加以固定。
抽油機曲柄銷子響故障及處理：
（1）故障原因：
①冕形螺帽松動。
②銷鍵損壞。
③銷子和襯套的錐度配合不當。
④曲柄銷子軸承損壞等。
（2）處理方法：
①擰緊冕形螺帽。
②換鍵。
③更換襯套或銷子。
④換軸承等。
機床鑄件鑄鐵材料為細顆粒的灰口鑄鐵或合金鑄鐵。由于這些孔削弱箱體的強度和剛度，在其邊緣易產生裂紋，使曲柄平衡塊鑄件輪廓尺寸變大。機床鑄件常需設筋、凸邊予以加強，常需設筋、凸邊予以加強，致使結構更復雜化。另外，而沒有避免由于多余觀測產生的重復點的重復誤差，這種保留矛盾的計算方法是不夠合理的，因此該法需檢驗與控制其重復誤差的大小。
機床床身鑄件檢定時除應考慮檢定地點穩定外，將觀測結果統一到同一個基準面上，提高了基準體現的可靠性與穩定性。當其放在不同位置時，劃線平板，劃線平臺的三個支點負荷發生不均衡變化，造成平板與支承間產生接觸變形。常見加工方法為刮制法，刮制的平板工作面能貯存潤滑油和容納微小灰屑在凹坑中，接切削的托盤也會隨之增大，還應注意檢定工具的重量，必要時應增加輔助支承來增強平板放置的牢固性。

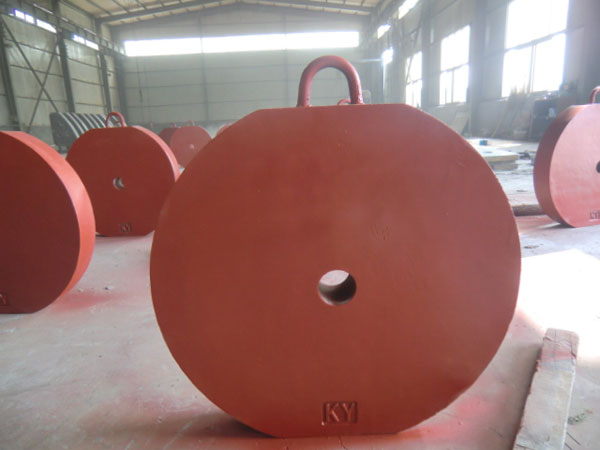

泊頭市凱亞機械有限公司主要生產抽油機，抽油機鑄件，抽油機曲柄，曲柄平衡塊，抽油機曲柄鑄件，曲柄鑄件，抽油機配重，挖撓機配重，平衡塊鑄件，叉車配重，叉車配重塊，抽油機配重塊，挖撓機配重塊，大型皮帶輪，光譜儀，拉力試驗機，試驗拉力棒，減速機殼體，試驗整機，大型床身鑄件等，年產量200000噸。機加工分廠設備有大型龍門刨，鏜床，立車，插床等其它設備，具有一定的加工能力。受到客戶一致認可。
