游梁式抽油機異響原因分析與處理方法
于抽油機長時間在野外進行作業，因此經常會出現一些故障，其中，最顯而易見的故障，是抽油機發生異響，異響的原因有很多，小到異響部位的連接螺栓沒有上緊，大到減速器串軸、斷軸等，如不及時發現處理，將嚴重影響采油廠的生產。
華北油田采油三廠生產的油井中，大約有90%以上的油井采用游梁式抽油機進行采油。游梁式抽油機主要由游梁、曲柄、連桿橫梁、驢頭、減速器、電動機、電控箱等部分組成。電動機為抽油機提供動力來源，帶動減速器轉動，減速器進行變速，最終將動力傳遞給抽油泵等機構進行抽油并實現上下平移，完成對井下儲存油藏的開采。
一、曲柄銷異響原因分析及解決方法：
1.異響原因分析：
曲柄銷處異響是油田抽油機異響最常見的形式，且多發生在新安裝的游梁式抽油機上。華北油田使用的抽油機大多數為彎游梁抽油機和雙驢頭抽油機。彎游梁抽油機曲柄銷異響一般多發生在新投產應用的抽油機上，新投產應用的抽油機一般是由生產單位和使用單位之外的第三方安裝的，經常會出現曲柄銷大螺母擰不緊的情況，導致在抽油機運轉時，驢頭在下死點往上死點處換向時出現異響。雙驢頭型抽油機曲柄銷多發生在使用一段時間后發生異響。原因是雙驢頭型抽油機曲柄銷與后驢頭之間采用鋼絲繩軟連接，其受力較彎游梁抽油機受力均勻，在換向過程中不會出現較大的沖擊換向力。
2.處理方法：
如果是新安裝的彎游梁型抽油機，首先要檢查看曲柄銷大螺母是否上緊，如果沒上緊，要將曲柄銷大螺母壓板卸下，然后用大錘將曲柄銷用力砸緊，一般需將大螺母旋進270度左右，然后將曲柄銷大螺母裝上，啟動電動機，即可解決曲柄銷異響問題。如果大螺母在用大錘砸緊后抽油機運轉仍有異響，則可能是曲柄銷內軸套損壞或者曲柄銷滾鍵。則需要更換曲柄銷，方可解決異響。
二、橫梁銷軸及尾軸異響原因分析及解決方法：
1.異響原因分析：
橫梁銷軸異響原因可能是缺少潤滑油或抽油機不平衡，換向時連桿小頭受力突然增大而出現異響，異響的聲音多出現在驢頭在下沖程向上沖程過渡過程中產生。尾軸異響一般是伴隨橫梁銷軸異響而出現的，其原因有兩種，一是尾軸座螺栓未上緊，二是抽油機嚴重不平衡，在換向時出現“咯噔”的響聲。出現這種情況要及時解決異響，否則會對油田生產造成嚴重影響。
2.處理方法：
首先檢查各連接部位的螺栓是否上緊，如果沒有上緊的用相應扳手上緊。然后向需要潤滑的部位加入適量潤滑油，啟動抽油機，如果異響消失，則證明無其他原因引起橫梁銷軸和尾軸異響。如果異響仍然存在，則考慮可能是抽油機嚴重不平衡所致，此時應用電流法測驗抽油機平衡度，然后進行增減或調整抽油機平衡。方可解決橫梁銷軸和尾軸異響問題。
三、減速器異響原因分析及處理方法：
1.異響原因分析：
減速器異響原因有多種：
1）齒輪打齒：抽油機減速器中起減速作用的是三大軸的齒輪部分。齒輪在轉動過程中，通過齒間嚙合作用實現運動的連續性。在齒輪相互接觸過程中，不可避免地產生摩擦作用?，F(xiàn)場發生的主要損壞現象為齒輪斷齒、齒輪表面發生不同程度的磨損、齒輪發生接觸疲勞失效、點蝕和齒面剝落等現象。齒輪打齒很容易造成抽油機運轉時產生異響。
2）減速器串軸：在減速器中，齒輪等傳動件依賴于軸類零件傳遞運動，同時也通過軸承受載荷。抽油機在運行中受力較大，軸可能偏離原有固定位置，發生串軸現象。目前使用的抽油機，其齒輪設計主要以多路分配載荷為主，齒形形狀以人字齒結構為主。這種結構設計的輸出軸需依賴軸承確定沿著中心線方向的定位，而在輸入軸上，其軸承的使用不受沿中心線定位的限制。串軸也容易是抽油機運轉時產生異響。
3）軸承損壞：減速器中使用的軸承，用以承載機械旋轉裝置，以減輕機械運動接觸中的摩擦副作用。輸出軸在長期運轉中，受力交替發生變化，在這種交替變化中，軸承損壞程度不斷加劇。通過肉眼觀察，可發現軸承存在不同程度的失效。減速器軸承損壞也是抽油機產生異響的原因之一。
4）抽油機嚴重不平衡：抽油機嚴重不平衡時，抽油機平衡塊起到作用，也可能造成油田抽油機減速器產生異響，多發生在抽油機換向時，減速器發生“咯噔”的響聲。但有時間抽井開始時也會出現減速器異響，一段時間后異響會消失，是由于剛開始時井下負荷較大，導致抽油機嚴重不平衡，隨著井下液體的不斷抽取，井下供液不足，井下載荷逐漸減小，抽油機逐漸趨于平衡狀態運行，此時減速器異響逐漸消失。
2.處理方法：
對于齒輪打齒、串軸、軸承破損等情況，要將減速器箱蓋打開進行檢查確認，然后根據確認結果進行修復。對間抽井要適當調整間抽啟停機時間。使抽油機在平衡狀態下進行運轉。
為了保證采油的順利進行，現場技術人員應該合理安排尋井時間，對抽油機各種異響及時發現及時解決，需要加強日常的養護，特別是對機械零件的潤滑工作不能夠停止。此外還要對各處連接螺栓進行定期緊固，一般情況下，設備運行一段時間后，由于連接螺栓的預緊應力釋放，連接螺栓都會有不同程度的松脫，這樣就要求及時對松脫的螺栓進行緊固，就會避免抽油機出現異響，進而對抽油機運行造成影響。

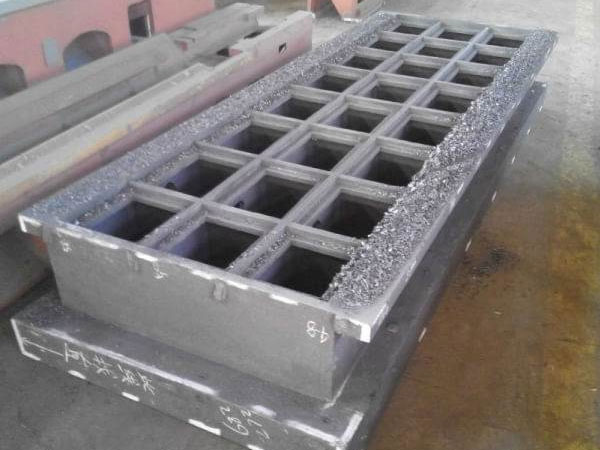

鑄件作為我們?nèi)粘Ｉ钪薪?jīng)常會用到的產品，主要受以下四個因素影響：
一、機床鑄件設計工藝性。在進行設計的時候，除了根據工作條件和金屬材料性對鑄件幾何形狀和尺寸進行確定，還要根據鑄件工藝特性角度和鑄造合金來對設計合理性進行考慮，以避免鑄件出現變形、開裂和成分偏析等缺陷。
二、鑄造工藝要合理，就是根據鑄鐵件的結構、尺寸和重量來選擇合適的造型、造芯方法。并且要對冷鐵、冒口和澆注系統進行合理設置，以此保證鑄鐵件的質量。
三、鑄造用原材料的質量?jī)?yōu)異與否。若是金屬爐料、溶劑、變質劑或者涂料等材料質量達不到標準，則會使得鑄鐵件產生氣孔、夾渣、粘砂等缺陷，從而影響鑄鐵件的內部和外觀質量。
四、工藝操作規程要合理。在制作鑄件的時候，要不斷提高工人的技術水平，與此同時，制定合理的工藝操作規程，使生產過程正確合理。
